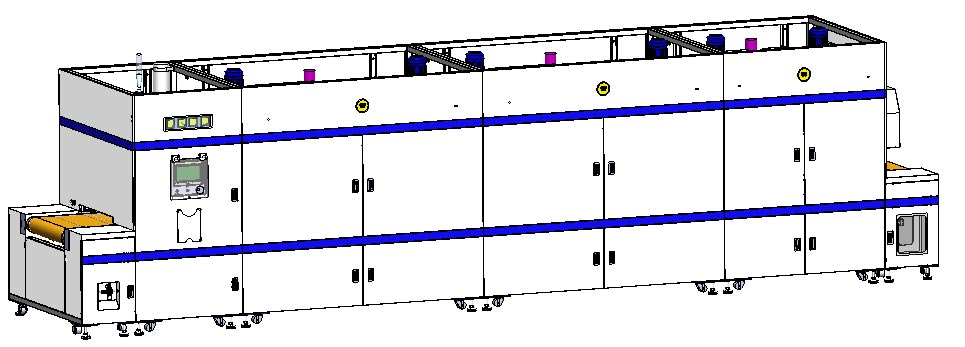

8m Class 100 Tunnel Oven

တရုတ်နိုင်ငံတွင်၊ Dingfeng ၏ 8m Class 100 Tunnel Oven ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ အဆိုပါသေတ္တာသည် 8 မီတာရှည်ပြီး အားကောင်းသော 88 ကီလိုဝပ် ဓာတ်အားစနစ်ဖြင့် မောင်းနှင်ထားသည်။ ၎င်းသည် မော်ဂျူလာဒီဇိုင်းပါရှိပြီး ကမ္ဘာ့အဆင့်မီ မျက်နှာပြင်အခြောက်ခံခြင်းနှင့် တိကျသောအစိတ်အပိုင်းမုန့်ဖုတ်ခြင်းအတွက် အထူးဖန်တီးထားသည်။ ၎င်းတွင် အပူချိန်မြင့်သော ပန်ကာကို စစ်ထုတ်သည့်စနစ် တပ်ဆင်ထားပြီး ISO 5 လေထုသန့်စင်မှု စံနှုန်းများနှင့် ကိုက်ညီသောကြောင့် သင့်ထုတ်ကုန်များသည် ညစ်ညမ်းမှုမရှိဘဲ အပူစီးဆင်းမှုမှ ဖြတ်သန်းသွားကြောင်း သေချာစေသည်။ ကမ္ဘာတစ်ဝှမ်းမှကျွန်ုပ်တို့၏တန်ဖိုးရှိသောဖောက်သည်များ၊ တရုတ်နိုင်ငံရှိကျွန်ုပ်တို့၏စက်ရုံမှဤထုတ်ကုန်ကိုဝယ်ယူရန်သင့်အားကြိုဆိုပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Dingfeng DFHK7008 ၏ 8m Class 100 Tunnel Oven Factory Direct သည် ထူးခြားသောစုပ်ယူမှုအောက်ရှိ လေပူလည်ပတ်မှုကို လက်ခံပါသည်။ နည်းပညာ။ လျှပ်စစ်စွမ်းအင်ကို အဆင့်မြင့် stainless steel အစိတ်အပိုင်းများမှတစ်ဆင့် အပူစွမ်းအင်အဖြစ်သို့ ပြောင်းလဲပြီး၊ ထို့နောက် အဆင့် 100 အဆင့်မြင့်သော ထိရောက်မှုရှိသော လေစစ်ထုတ်စက်မှတဆင့် ဆူညံမှုနည်းပါးသော လှည့်ပတ်နေသော ပန်ကာများက ဖိအားပေးသည်။ ကျွန်တော်တို့လည်း ပေါင်းစည်းထားပါတယ်။ လေဟာနယ် ကာဗွန်ဖိုက်ဘာ အနီအောက်ရောင်ခြည် မီးချောင်းများ၊ RT မှ 100°C မှ ≤15 မိနစ်အတွင်း လုပ်ငန်းစဉ်ကို ပြီးမြောက်စေပါသည်။ Delta DTE-10T အပူချိန် module နှင့် SCR ပါဝါစည်းမျဉ်းများသည် အပူချိန်ထိန်းချုပ်မှုကို ရရှိနိုင်သည်။

ပြုပြင်ထိန်းသိမ်းမှုနှင့် ဘေးကင်းရေး

အပူချိန်ဇုန်များသည် ပြုပြင်ထိန်းသိမ်းမှုနှင့် သန့်ရှင်းရေးအတွက် အဆင်ပြေသည့် ဘေးအဖွင့်တံခါးဒီဇိုင်းကို ချမှတ်သည်။ အသီးသီး အပူချိန်ဇုန်တွင် စွန့်ပစ်ဓာတ်ငွေ့များ အလွယ်တကူထွက်နိုင်စေရန် ချိန်ညှိနိုင်သော လေဝင်ပေါက်များ တပ်ဆင်ထားသည်။ ပေါင်းစပ်ထားသည်။ ယိုစိမ့်မှု၊ အဆင့်ဆုံးရှုံးမှု၊ ဝန်ပိုမှု၊ အလွန်နိမ့်သော အပူချိန်နှင့် ခလုတ်တစ်ခုကဲ့သို့သော အလုံးစုံကာကွယ်မှု ယန္တရားများ 8 မီတာစက်မှုဥမင်လိုဏ်ခေါင်းမီးဖို၏တည်ငြိမ်သောလည်ပတ်မှုသေချာစေရန်အရေးပေါ်ရပ်တန့်။

8m Class 100 Tunnel Oven

ပင်မနည်းပညာဆိုင်ရာဘောင်များ

မရှိ	ကုသိုလ်ကံ	သတ်မှတ်ချက်
1	မော်ဒယ်	DFHK7008

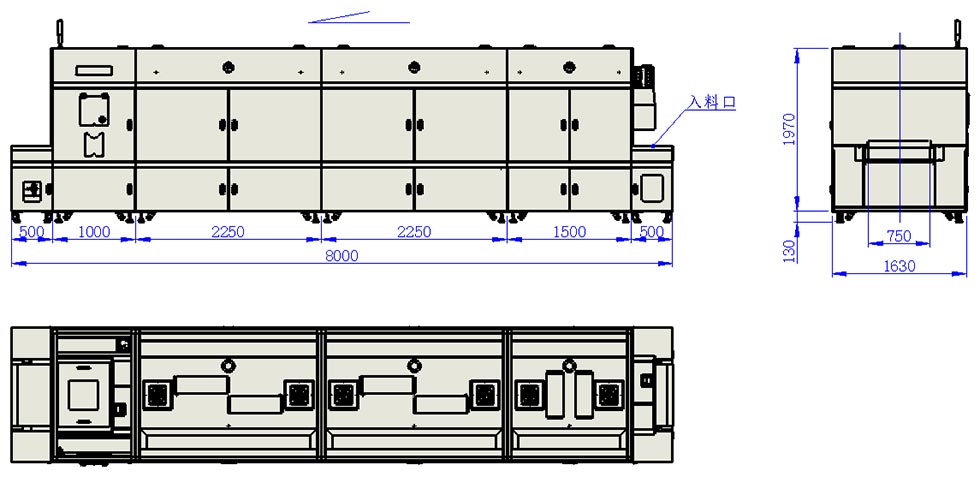

2	စုစုပေါင်း Dimensions	L8000W1630H2100mm
3	ပါဝါ	AC380V 88KW 50Hz
4	ထိရောက်သော ဝင်ပေါက်အရှည်	500mm
5	ဇုန် 1 အရှည်	1500mm * 1 အပိုင်း
6	ဇုန် 2 နှင့် 3 အရှည်	2250mm * 2 အပိုင်း
7	Cooling Zone အရှည်	1000mm
8	ထွက်ပေါက် အရှည်	500mm
9	ထိရောက်သော Conveyor အကျယ်	700mm
10	ထိရောက်သော Conveyor အမြင့်	0 ~ 80mm ချိန်ညှိနိုင်သည်။
11	Conveyor Speed	0.5 မှ 3m/min ချိန်ညှိနိုင်သည်။
12	လုပ်ငန်းခွင်အမြင့်	900±30mm
13	Curing Mode	လေပူလည်ပတ်မှု
14	Curing Temperature Range	RT ～ 180 ℃
15	အပူချိန် တူညီမှု	≤±3℃
16	အပူနှုန်း	RT ～100 ℃ ≤ 15 မိနစ်
17	မီးဖိုမျက်နှာပြင်အပူချိန်	≤ ပတ်ဝန်းကျင် +8 ℃
18	ထုတ်လုပ်မှုမုဒ်	အဆက်မပြတ် အဆက်မပြတ် ထုတ်လုပ်မှု
19	အပူဓာတ်	သံမဏိအပူပြွန် / အလယ်အလတ်လှိုင်း IR မီးချောင်း
20	Conveyor Belt	မြင့်မားသောအပူချိန်ခံနိုင်ရည် Teflon ကွက်ခါးပတ်
21	Oven သဘာဝ Exhaust	ပလပ်ပေါက် 3 ခု၊ 4" အချင်း၊ ~0.8m³/min တစ်ခုစီ
22	Oven Waste Gas အိတ်ဇော	ပလပ်ပေါက် 2 ခု၊ အချင်း 5 လက်မ၊ ~ 9m³/min တစ်ခုစီ
24	အအေးခံစနစ်	အတန်းအစား 1000 FFU laminar အအေးခံခြင်း + အောက်ခြေဆူညံသံနည်းသော centrifugal ပန်ကာ၊ 23m³/min၊ အချင်း 6 လက်မ၊ ထွက်ပေါက် 1 ခု
25	စုစုပေါင်း Waste Gas စီးဆင်းမှု	~43m³/မိနစ်
26	မီးဖိုသန့်ရှင်းရေး	Static Class 100၊ Dynamic Class 1000
27	ဘေးကင်းရေးကာကွယ်မှု	ယိုစိမ့်မှု၊ ဝန်ပိုမှု၊ အပူချိန်လွန်ကဲမှုနှင့် အရေးပေါ်ရပ်တန့်မှုကာကွယ်မှု
28	ဒေတာရယူခြင်း။	MES ဒေတာရယူမှုနှင့် အလိုအလျောက် စကင်ဖတ်စစ်ဆေးခြင်း လုပ်ဆောင်ချက်

အဓိကအစိတ်အပိုင်းမော်ဒယ်

မရှိ	အစိတ်အပိုင်းအမည်	သတ်မှတ်ချက်/မော်ဒယ်	အမှတ်တံဆိပ်နှင့် မူလအစ
စက်ပိုင်းဆိုင်ရာအပိုင်း
1	မော်တော်မောင်း	CH32-400W-120-SZ 380V အလျားလိုက်၊ အထွက်ပေါက် Shaft Ø32 အလျားလိုက်	ပြည်တွင်းအမှတ်တံဆိပ်
2	Teflon Conveyor Mesh Belt	ဝိုင်း။ အရှည် 16700W750mm၊ Milky White၊ 11 Mesh၊ Silicone Guide Strip၊ Guide Strip Center အကွာအဝေး 720mm	ပြည်တွင်းအမှတ်တံဆိပ်
3	လေပူ လည်ပတ်မှု ပန်ကာ	1.5KW-2P၊ Shaft Length 190၊ Shaft Diameter Ø24mm၊ Speed 2800r/min	ပြည်တွင်းအမှတ်တံဆိပ်
4	HEPA Filter	L900W274T180mm Class100L900W424T180mm Class100	ပြည်တွင်းအမှတ်တံဆိပ်
5	304 Stainless Steel အပူပေးပိုက်	1.2KW L-Type 220V၊ 1.5KW L-Type 220V	ပြည်တွင်းအမှတ်တံဆိပ်
6	IR မီးအိမ်	ကာဗွန်ဖိုက်ဘာ ဖုန်စုပ် IR Tube၊ 0.8KW*L845mm	ပြည်တွင်းအမှတ်တံဆိပ်
7	Blade Fan Wheel ထည့်သွင်းထားသည်။	10.5 လက်မ အမျိုးအစား B၊ Shaft Hole Ø24mm	ပြည်တွင်းအမှတ်တံဆိပ်
8	Exhaust Gas ပန်ကာ	CY125 200W 220V၊ ညာဘက် 90°	ပြည်တွင်းအမှတ်တံဆိပ်
9	Centrifugal ပန်ကာ	CY180 750W Cast Iron Motor၊ အမြန်နှုန်း 2850r/min	ပြည်တွင်းအမှတ်တံဆိပ်
10	Differential Pressure Gauge	0-300Pa	ပြည်တွင်းအမှတ်တံဆိပ်
11	ဖုန်မှုန့် ကပ်နေသော ကြိတ်စက်	အရှည် 690 မီလီမီတာ၊ OD 94၊ ID 76၊ ဓားမပါဘဲ ဖြတ်တောက်ခြင်း၊ အလယ်အလတ် မြင့်မားသော ပျစ်ခဲ	ပြည်တွင်းအမှတ်တံဆိပ်
12	တံဆိပ်ခတ်ထားသောမြှောင်	KX-27(16x21)	ပြည်တွင်းအမှတ်တံဆိပ်
ထိန်းချုပ်မှုအပိုင်း
13	Earth Leakage Circuit Breaker	3P+N-C250A	သံချပ်
14	AC Contactor	LC1N-1810 220V	ရှနိုက်ဒါ
15	AC Contactor	LC1N-1210 220V	ရှနိုက်ဒါ
16	AC Contactor	LC1N-4011 220V	ရှနိုက်ဒါ
17	Thermal Overload Relay	LRN12N 5.5-8A	ရှနိုက်ဒါ
18	အလယ်အလတ် Relay	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	ဆန်းသစ်တီထွင်မှု
20	ဖန်ပြင်ကိုတို့ပြီးအသုံးပြုရခြင်း	MT8102iE	Weinview
21	အပူချိန်ထိန်းချုပ်မှု မော်ဂျူး	DTE-10T	မြစ်ဝကျွန်းပေါ်
22	အပူချိန်အာရုံခံကိရိယာ (Thermocouple)	WRNT-01/02 K-အမျိုးအစား	Hualing
23	3-Phase SCR Module	J3-SCR-75LA	Aoyi
24	မံ	ဆက်သွယ်ရေးလုပ်ဆောင်ချက်ပါရှိသော 220V 0.4KW၊ Shihlin၊	Shihlin
25	မံ	ဆက်သွယ်ရေးလုပ်ဆောင်ချက်ပါရှိသော 380V 3.7KW၊ Shihlin၊	Shihlin

ကျွန်ုပ်တို့၏အားသာချက်များ

ဝယ်ယူသူများသည် ၎င်းတို့၏ အမှန်တကယ်လိုအပ်ချက်များအပေါ် အခြေခံ၍ ပုံများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ 8m Class 100 Tunnel Oven သည် တင်းကြပ်စွာလိုက်နာပါသည်။ အတူ အဆင့် 1000 သန့်စင်မှုစံနှုန်း။ အပူချိန်ဇုန်၏ အပိုင်းသုံးပိုင်းစလုံးသည် သီးခြားလွတ်လပ်ပြီး တိကျသည်။ Delta PLC မှ SCR thyristors နှင့် ပေါင်းစပ်ထားပြီး လျင်မြန်စွာ မြှင့်တင်နိုင်ရန် အဝေးမှ အနီအောက်ရောင်ခြည် မီးချောင်းများဖြင့် ဖြည့်စွက်ထားပါသည်။ အဆိုပါ ကုသခြင်းအကျိုးသက်ရောက်မှု။ မီးဖိုတွင် အပူချိန်မြင့်သော ထိရောက်သော ဇကာနှင့် Teflon အပူချိန်မြင့်ကွက်များ တပ်ဆင်ထားသည်။ ခါးပတ်သည် သွေဖည်ခြင်းမှ ကာကွယ်ရန်နှင့် စေးကပ်သော ဖုန်မှုန့်များကို ကိုယ်တိုင်သန့်ရှင်းရေးလုပ်ရန် အဆင်ပြေစေရန် ကိရိယာတစ်ခု တပ်ဆင်ထားသည်။ အအေးခန်း a ကိုအသုံးပြုသည်။ ထောင်ချီအဆင့်ရှိ laminar စီးဆင်းမှုပန်ကာနှင့် အောက်ခြေအတင်းအကျပ် အိတ်ဇောပန်ကာတို့ အတူတကွအလုပ်လုပ်ရန်၊ အပြင်ဘက်တွင် လေပူများကို ထုတ်လွှတ်သည်။ ရန် အကောင်းဆုံးလေအေးပေးသည့်အကျိုးသက်ရောက်မှုကို ရရှိစေပါသည်။ ဝယ်ယူသူများသည် ၎င်းတို့၏ အမှန်တကယ် လိုအပ်ချက်များအပေါ် အခြေခံ၍ ပုံများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

ဖွဲ့စည်းမှု ပံ့ပိုးမှု

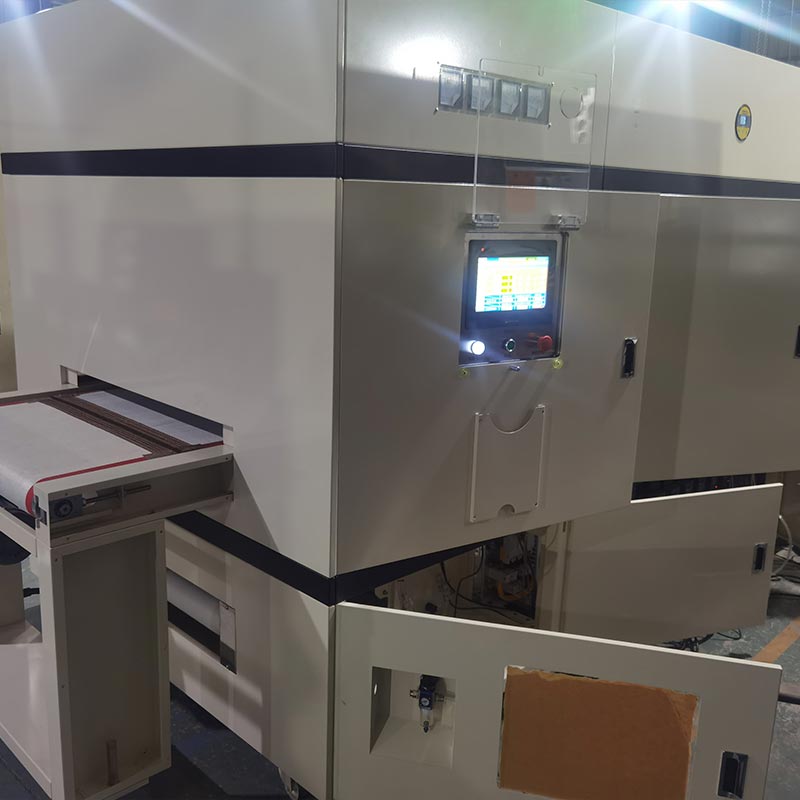

Semiconductor Curing Furnace ၏ထိန်းချုပ်မှုတည်ဆောက်ပုံအား Inovance H5U PLC နှင့် Weinview MT8102iE မှပံ့ပိုးပေးသည် MES ဒေတာစုဆောင်းခြင်းနှင့် အလိုအလျောက်စကင်န်ဖတ်ခြင်းလုပ်ဆောင်ချက်များအတွက် စက်မှု 4.0 အင်တာဖေ့စ်များကို ပေးစွမ်းသော ထိတွေ့မျက်နှာပြင်။ ဟိ စနစ် Schneider AC contactors နှင့် Omron relays များဖြင့် ဖွဲ့စည်းထားပြီး ဖုန်မှုန့်ခံနိုင်သော အကာအရံတစ်ခုတွင် ထည့်သွင်းထားသည်။ ဤရွေးချယ်မှု အရည်အသွေးမြင့် Schininger အင်ဗာတာနှင့် ပေါင်းစပ်ထားသော အစိတ်အပိုင်းများသည် 700 မီလီမီတာ ကျယ်သော Teflon mesh ခါးပတ်ကို ချောမွေ့စွာ ထိန်းသိမ်းထားကြောင်း သေချာစေသည် နှင့် တစ်မိနစ်လျှင် 0.5 မှ 3 မီတာအထိ အနှောင့်အယှက်မရှိသော အမြန်နှုန်းဖြင့် သင်၏တိကျသော wafers များနှင့် PCBA တုန်ခါမှုမှ ကာကွယ်ပေးသည်။ စက်ပိုင်းဆိုင်ရာ ရှော့ခ်။
