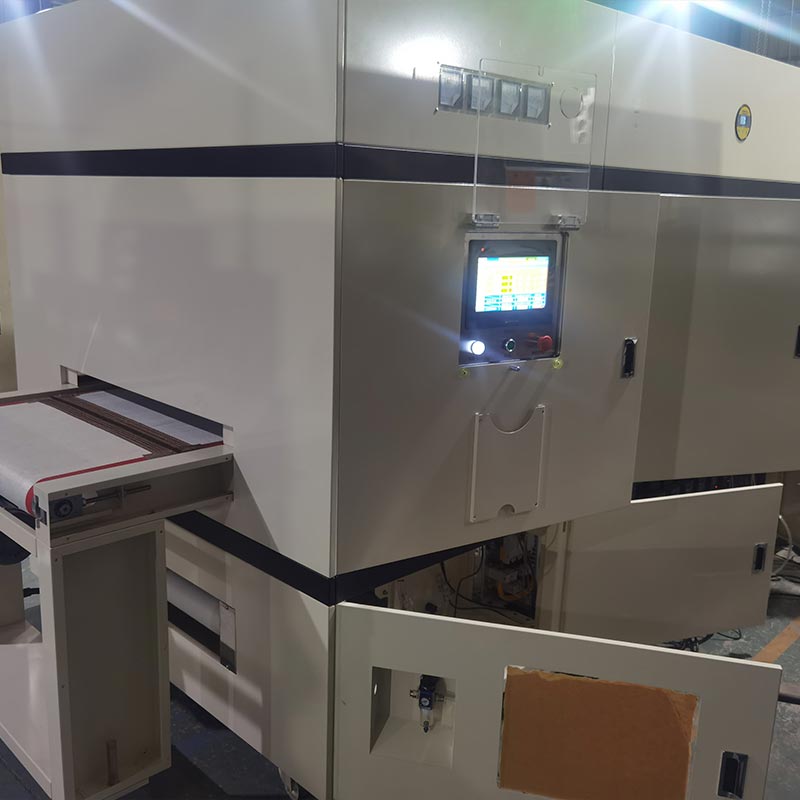

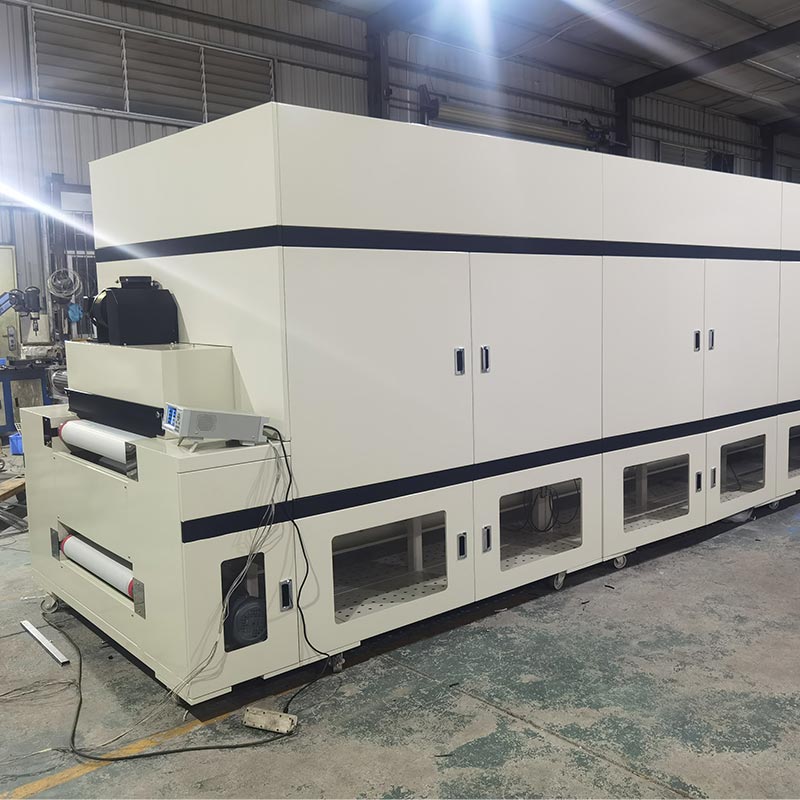

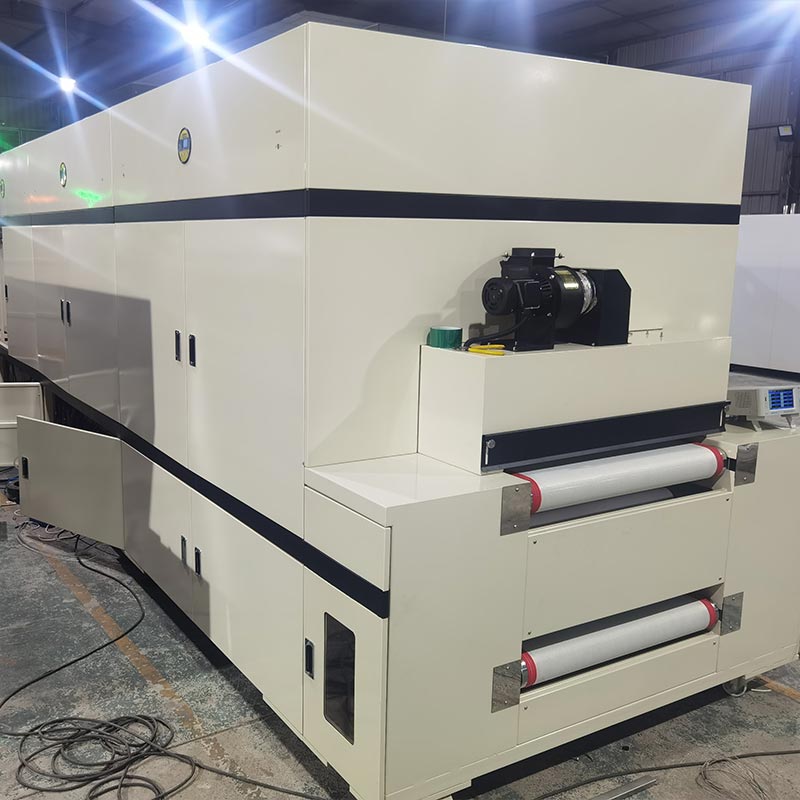

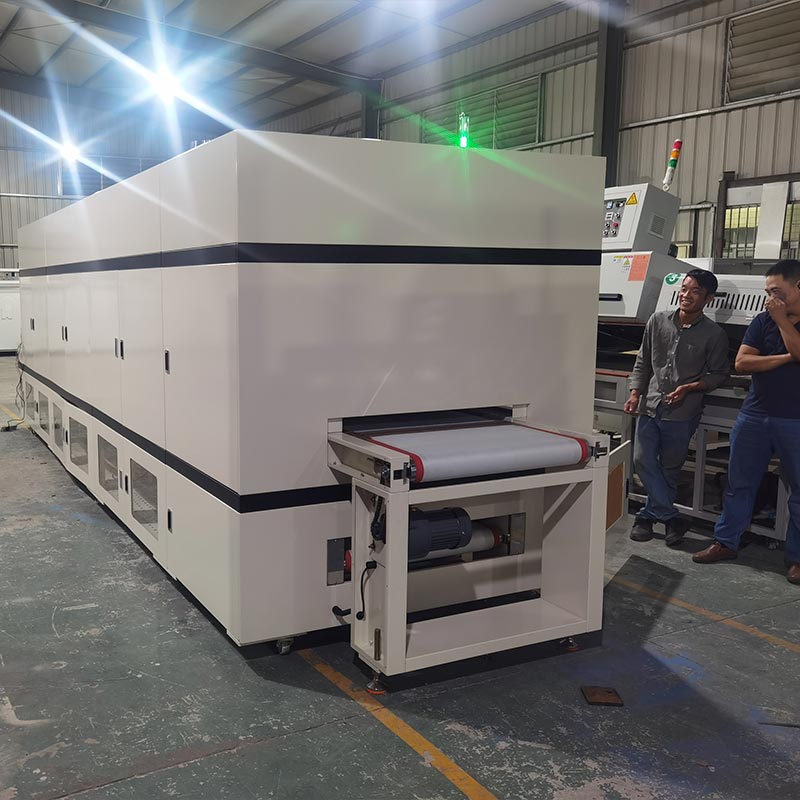

Circuit Board Tunnel Oven

Dingfeng Factory တွင် အဆိုပါ အတက်အကျ အန္တရာယ်များကို ဖယ်ရှားရန် ရည်ရွယ်၍ အပူဖိစီးမှုကို စီမံခန့်ခွဲရန် နည်းပညာကို ပိုင်ဆိုင်ထားသည်။ Circuit Board Tunnel Oven သည် အပူချိန်အတက်အကျ ±0.5°C သာရှိသည့် တည်ငြိမ်သောပတ်ဝန်းကျင်ကို ပေးဆောင်ရန် အဆင့်မြင့်နည်းလမ်းများကို အသုံးပြုထားပြီး PID ဖိနှိပ်မှုလုပ်ဆောင်ချက်ကို ပါရှိသည်။ နူးညံ့သိမ်မွေ့သော FR-4၊ polyimide နှင့် ကြွေထည်အလွှာများသည် တစ်ပြေးညီနှင့် ဖိစီးမှုမရှိသော ရေဓာတ်ခန်းခြောက်ခြင်းလုပ်ငန်းစဉ်ကို ဆောင်ရွက်နိုင်ကြောင်း သေချာစေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Circuit Board Tunnel Oven တွင်တူညီသောအပူဖြန့်ဖြူးမှုရရှိရန်၊ အပူကိုမှီခိုရုံမျှဖြင့်မလုံလောက်ပါ။ တိကျသော အရည်ဒိုင်းနမစ် ထိန်းချုပ်မှုလည်း လိုအပ်ပါသည်။ ကြီးမားသောထုတ်လုပ်သူအနေဖြင့် Dingfeng သည်ဖိအားပေးထားသောဒီဇိုင်းကိုဖန်တီးခဲ့သည်။ 700 မီလီမီတာရှိသော conveyor belt width ကို ဒေါင်လိုက်နှင့် လှိုင်းလေကင်းစင်သော လေကန့်လန့်ကာကို ဖန်တီးနိုင်သော အိတ်ဇောစနစ်။ 2.2 ကီလိုဝပ် ရှည်လျားသော ဝင်ရိုးမော်တာ နှင့် 12 လက်မ SUS304 impeller ဖြင့် မောင်းနှင်ထားပြီး သန့်စင်ထားသော လေပူများကို လေထဲသို့ ဖိပေးနိုင်ပါသည်။ Multi-layer circuit boards များ၏ သေးငယ်သော ချွေးပေါက်များ။ ၎င်းသည် တတ်နိုင်သမျှ ပြောင်းလွယ်ပြင်လွယ် ပုံနှိပ်ထားသော ဆားကစ်များအတွက် အထူးအရေးကြီးပါသည်။ ပေါ့ပါးသောအလွှာကို တည်ငြိမ်စေပြီး ၎င်းအား Teflon ကွက်ကြိုးနှင့် ထိတွေ့နိုင်စေခြင်း၊ ပုံမှန် convection မီးဖိုများတွင်တွေ့ရလေ့ရှိသော oscillation နှင့် လှုပ်ရှားမှုဖြစ်စဉ်များ။

အလုပ်သဘော

DFHK7008 မော်ဒယ် Circuit Board Tunnel Oven သည် အပူပေးရန်အတွက် stainless steel အပူပြွန်များကို အသုံးပြုသည်။ ဆူညံသံနည်းသော ပူပူနွေးနွေးနှင့် ပေါင်းစပ်ထားသည်။ လေလည်ပတ်မှုပန်ကာနှင့် under-box ပြန်လေဝင်လေထွက်နည်းပညာ။ လေပူကို စီမံပြီးမှ၊ အပူချိန်မြင့်မားသော ထိရောက်မှုရှိသော filter ကို ထုတ်ကုန်၏ မျက်နှာပြင်ပေါ်သို့ အညီအမျှ ဖိထားသည်။ အလိုအလျောက်အောင်မြင်နိုင်သည်။ အပူချိန်ထိန်းချုပ်မှု၊ အဆက်မပြတ် အပူချိန်နှင့် အပူချိန်လွန်ကဲမှုတွင် အလိုအလျောက်ရပ်တန့်ခြင်း၊ ဘေးကင်းခြင်း၊ အဆင်ပြေခြင်း၊ သဘာဝပတ်ဝန်းကျင် ကာကွယ်ရေးနှင့် စွမ်းအင် ထိန်းသိမ်းရေး။ မီးဖို၏အတွင်းပိုင်းကို ကြေးမုံအချောထည်ဖြင့် ပြုလုပ်ထားသည်။ သံမဏိပြားများ။ လျှပ်ကာအလွှာသည် 120K silicic acid အလူမီနီယံ ကာတွန်းချည်ဖြင့် ဖြည့်ထားသည်။ ဟိ သယ်ဆောင်ခြင်းတွင် အရည်အသွေးမြင့် Teflon မြင့်မားသော အပူချိန်ခံနိုင်ရည်ရှိသော mesh belt ကိုအသုံးပြုထားပြီး controller တစ်ခုနှင့် တပ်ဆင်ထားပါသည်။ ဗို့အားနိမ့်လျှပ်စစ်ထိန်းချုပ်မှုစနစ်ဖြင့် ထိန်းချုပ်ထားသော ကြိမ်နှုန်းပြောင်းစက်။

ဖွဲ့စည်းမှုအရည်အသွေး

Circuit Board Tunnel Oven ၏ လျှပ်စစ်ထိန်းချုပ်မှုစနစ်တွင် အိမ်နှင့် ထိပ်တန်းအမှတ်တံဆိပ်များမှ အစိတ်အပိုင်းများ တပ်ဆင်ထားပါသည်။ Mitsubishi H5U-1614MTD-A8 PLC၊ MT8102iE ထိတွေ့မျက်နှာပြင်၊ DTE-10T အပူချိန်ထိန်းချုပ်မှု မော်ဂျူး အပါအဝင် နိုင်ငံခြားတွင်၊ K-type WRNT-01/02 probes သည် အပူပေးဆောင်မှုအပိုင်း၏ တိကျသော အပူချိန်တိုင်းတာမှု။ အဆင့်သုံးဆင့် ထိန်းချုပ်နိုင်သော ဆီလီကွန် module J3-SCR-75LA သည် တည်ငြိမ်သောပါဝါစည်းမျဉ်းအတွက် မောင်းနှင်ထားသည်။ ဂီယာစနစ်နဲ့ ပတ်သက်ပြီး၊ ဆက်သွယ်ရေးလုပ်ဆောင်ချက်များနှင့် Schneider စီးရီးများပါရှိသော Shilin ကြိမ်နှုန်းပြောင်းစက်နှစ်လုံး (220V 0.4KW နှင့် 380V 3.7KW) စုစုပေါင်းပါဝါကာကွယ်မှုအတွက် 3P+N-C 250A ယိုစိမ့်မှုပတ်လမ်းဘရိတ်ကာအပါအဝင် အစိတ်အပိုင်းများကို တပ်ဆင်ထားပါသည်။ LC1N စီးရီး များစွာသောသတ်မှတ်ချက်များ၏ AC contactors (1810၊ 1210၊ 4011) သည် တစ်ခုစီ၏ အဖွင့်နှင့်အပိတ်အတွက် တာဝန်ရှိပါသည်။ ဆားကစ်ကို အလွန်မြင့်မားကြောင်းသေချာစေရန် LRN12N thermal relay နှင့် MY4NJ intermediate relay တို့နှင့် ပေါင်းစပ်ထားသည်။ အရင်းအမြစ်မှ terminal သို့ စက်ပစ္စည်းလည်ပတ်မှု၏ တည်ငြိမ်မှုနှင့် ဘေးကင်းမှု။

အဓိကအစိတ်အပိုင်းမော်ဒယ်

Cအမျိုးအစား	အစိတ်အပိုင်းအမည်	Specification & Model	အမှတ်တံဆိပ်နှင့် မူလအစ
စက်ပိုင်းဆိုင်ရာအပိုင်း
	မော်တော်မောင်း	CH32-400W-120-SZ 380V အလျားလိုက်၊ အထွက်ပေါက် Shaft Ø32 အလျားလိုက်	ပြည်တွင်းအမှတ်တံဆိပ်
	Teflon Conveyor Mesh Belt	ဝိုင်း။ အရှည် 16700W750mm၊ Milky White၊ 11 Mesh၊ Silicone Guide Strip၊ Guide Strip Center အကွာအဝေး 720mm	ပြည်တွင်းအမှတ်တံဆိပ်
	လေပူ လည်ပတ်မှု ပန်ကာ	1.5KW-2P၊ Shaft Length 190၊ Shaft Diameter Ø24mm၊ Speed 2800r/min	ပြည်တွင်းအမှတ်တံဆိပ်
	HEPA Filter	L900W274T180mm Class100L900W424T180mm Class100	ပြည်တွင်းအမှတ်တံဆိပ်
	304 Stainless Steel အပူပေးပိုက်	1.2KW L-Type 220V၊ 1.5KW L-Type 220V	ပြည်တွင်းအမှတ်တံဆိပ်
	IR မီးအိမ်	ကာဗွန်ဖိုက်ဘာ ဖုန်စုပ် IR Tube၊ 0.8KW*L845mm	ပြည်တွင်းအမှတ်တံဆိပ်
	Blade Fan Wheel ထည့်သွင်းထားသည်။	10.5 လက်မ အမျိုးအစား B၊ Shaft Hole Ø24mm	ပြည်တွင်းအမှတ်တံဆိပ်
	Exhaust Gas ပန်ကာ	CY125 200W 220V၊ ညာဘက် 90°	ပြည်တွင်းအမှတ်တံဆိပ်
	Centrifugal ပန်ကာ	CY180 750W Cast Iron Motor၊ အမြန်နှုန်း 2850r/min	ပြည်တွင်းအမှတ်တံဆိပ်
	Differential Pressure Gauge	0-300Pa	ပြည်တွင်းအမှတ်တံဆိပ်
	ဖုန်မှုန့် ကပ်နေသော ကြိတ်စက်	အရှည် 690 မီလီမီတာ၊ OD 94၊ ID 76၊ ဓားမပါဘဲ ဖြတ်တောက်ခြင်း၊ အလယ်အလတ် မြင့်မားသော ပျစ်ခဲ	ပြည်တွင်းအမှတ်တံဆိပ်
	တံဆိပ်ခတ်ထားသောမြှောင်	KX-27(16x21)	ပြည်တွင်းအမှတ်တံဆိပ်
ထိန်းချုပ်မှုအပိုင်း
	Earth Leakage Circuit Breaker	3P+N-C250A	သံချပ်
	AC Contactor	LC1N-1810 220V	ရှနိုက်ဒါ
	AC Contactor	LC1N-1210 220V	ရှနိုက်ဒါ
	AC Contactor	LC1N-4011 220V	ရှနိုက်ဒါ
	Thermal Overload Relay	LRN12N 5.5-8A	ရှနိုက်ဒါ
	အလယ်အလတ် Relay	MY4NJ DC24V	OMRON
	PLC	H5U-1614MTD-A8	ဆန်းသစ်တီထွင်မှု
	ဖန်ပြင်ကိုတို့ပြီးအသုံးပြုရခြင်း	MT8102iE	Weinview
	အပူချိန်ထိန်းချုပ်မှု မော်ဂျူး	DTE-10T	မြစ်ဝကျွန်းပေါ်
	အပူချိန်အာရုံခံကိရိယာ (Thermocouple)	WRNT-01/02 K-အမျိုးအစား	Hualing
	3-Phase SCR Module	J3-SCR-75LA	Aoyi
	မံ	ဆက်သွယ်ရေးလုပ်ဆောင်ချက်ပါရှိသော 220V 0.4KW၊ Shihlin၊	Shihlin
	မံ	ဆက်သွယ်ရေးလုပ်ဆောင်ချက်ပါရှိသော 380V 3.7KW၊ Shihlin၊	Shihlin

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ဤမီးဖိုသည် အလွှာများစွာ PCB ဖုတ်ရာတွင် "Popcorn Effect" ကို မည်သို့တားဆီးသနည်း။

A- ပိတ်မိနေသော အစိုဓာတ်များ အလွန်လျင်မြန်စွာ ကျယ်ပြန့်လာသောအခါ "ပေါက်ပေါက်အကျိုးသက်ရောက်မှု" ဖြစ်ပေါ်ပါသည်။ ကျွန်ုပ်တို့၏ Circuit Board Tunnel Oven သည် SCR-ထိန်းချုပ်ထားသော လိုင်းနားအပူပေးထားသော ချဉ်းကပ်လမ်းများကို အသုံးပြုသည်။ အပူချိန်မြင့်တက်မှုနှုန်းကို တိကျစွာ ထိန်းချုပ်ခြင်းဖြင့် ကျွန်ုပ်တို့ ခွင့်ပြုပါသည်။ အတွင်းအစိုဓာတ်သည် အမြင့်မားဆုံး sintering အပူချိန်သို့မရောက်ရှိမီ pre-preg အလွှာများမှတဆင့် ဘေးကင်းစွာ ပျံ့နှံ့သွားစေရန်၊ interlaminar နှောင်ကြိုးများ နဂိုအတိုင်း ရှိနေကြောင်း သေချာစေပါသည်။

Q2- အပေါက်များမှတဆင့် ရှုထောင့်မြင့်မားသောအချိုးအစားကိုခြောက်သွေ့စေရန် လေ၀င်လေထွက်လုံလောက်မှုရှိပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏ Down-draft Pressurized Plenum သည် ပူပြင်းသောလေကို ရှုထောင့်မှတဆင့် မြင့်မားသောအချိုးအစားသို့ မောင်းနှင်ရန် အထူးဒီဇိုင်းထုတ်ထားပါသည်။ ဟိ ဒေါင်လိုက်ဖိအားသည် မျက်နှာပြင်ကို လျှောကျနေခြင်းထက် လေသည် အပေါက်များအတွင်းသို့ စိမ့်ဝင်ကြောင်း သေချာစေသည်။ ဂဟေ သို့မဟုတ် ပလပ်ခြင်းအဆင့်များမတိုင်မှီ ရေဓာတ်ခန်းခြောက်မှုအတွက် မရှိမဖြစ်လိုအပ်သည်။

Q3- ဤဥမင်မီးဖိုကို အပြည့်အဝအလိုအလျောက် SMT လိုင်းတစ်ခုအဖြစ် ပေါင်းစပ်နိုင်ပါသလား။

A: လုံးဝ။ Mitsubishi PLC နှင့် Frequency Conversion Motors များအတွက် သီးသန့် linkage point များဖြင့် ဒီဇိုင်းထုတ်ထားပါသည်။ Industry 4.0 ချိတ်ဆက်မှု။ သယ်ယူပို့ဆောင်ရေးအမြန်နှုန်းနှင့် အပူချိန်ဒေတာကို သင်၏အထက်ပိုင်းနှင့် ထပ်တူပြုနိုင်သည်။ စက်ရုပ်များ သို့မဟုတ် ရေအောက်စစ်ဆေးရေးစခန်းများသည် ချောမွေ့မှုမရှိသော၊ အလိုအလျောက်လုပ်ဆောင်မှုအသွားအလာကို သေချာစေပါသည်။
